대시보드
아키텍처, 애플리케이션 및 클러스터 자원 사용 현황을 워크스페이스, 클러스터, 프로젝트 단위로 제공합니다.

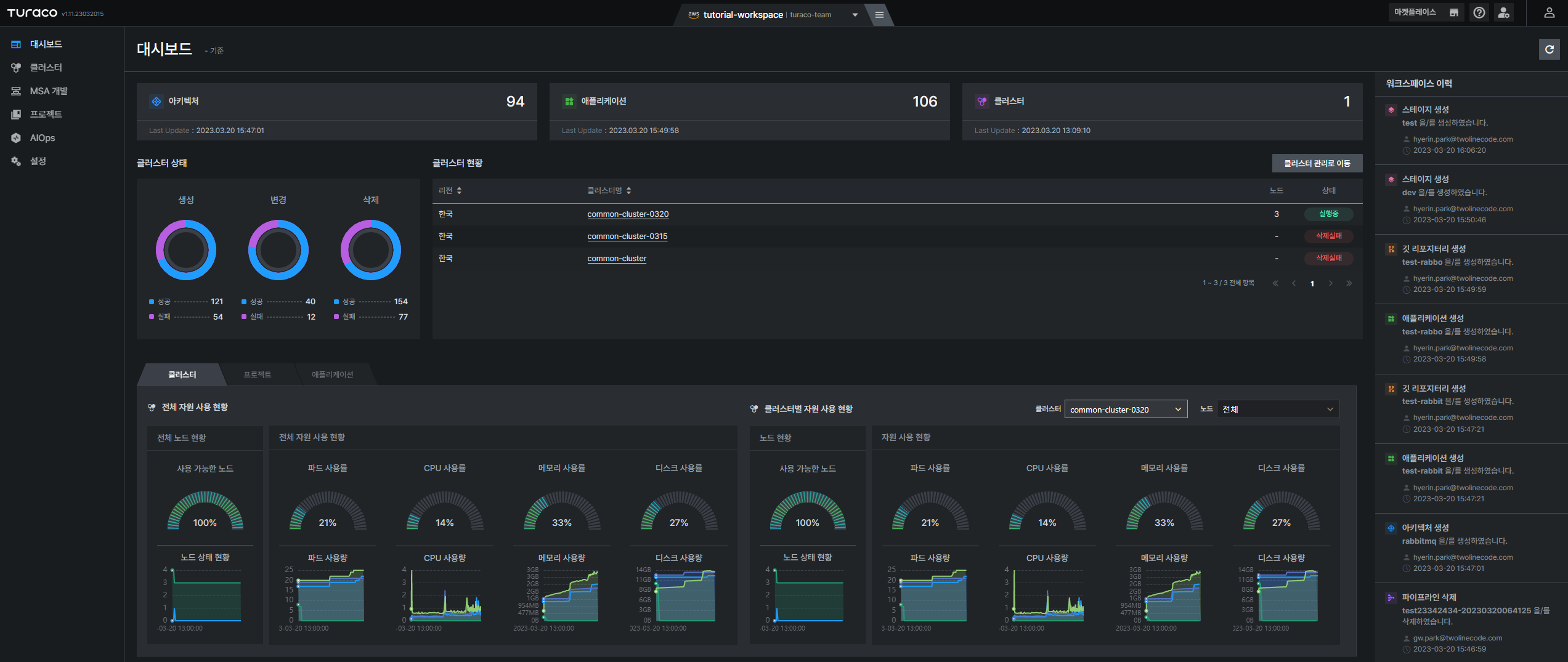

워크스페이스 대시보드
워크스페이스 ➔ 대시보드 메뉴에서 워크스 페이스의 주요 구성 요소와 운영 현황을 한눈에 확인할 수 있습니다.
워크스페이스 대시보드는 다음 정보를 제공합니다.
아키텍처,애플리케이션,클러스터수와 각 항목의 마지막 업데이트 시간- 클러스터 생성/변경/삭제 작업의 성공 및 실패 현황
- 워크스페이스에 연결된 클러스터 목록과 현재 실행 상태
- 클러스터, 프로젝트, 애플리케이션 단위의 자원 사용 현황
- WEB IDE 사용 현황
- 워크스페이스에서 수행된 최근 이력
화면 상단의 기준 시간은 대시보드 데이터가 집계된 시점을 의미합니다. 새로고침 버튼을 클릭하면 최신 상태를 다시 조회할 수 있습니다.
클러스터 현황
클러스터 현황 영역에서는 워크스페이스에 등록된 클러스터의 서비스 타입, 클러스터 이름, 실행 상태를 확인할 수 있습니다. 클러스터 관리로 이동 버튼을 클릭하면 클러스터 관리 화면으로 이동합니다.
자원 사용 현황
자원 사용 현황은 클러스터, 프로젝트, 애플리케이션 탭으로 구분됩니다.
클러스터: 전체 클러스터의 노드, 파드, CPU, 메모리, 디스크 사용률과 특정 클러스터/노드 기준의 상세 사용량을 확인합니다.프로젝트: 프로젝트별 파드 및 자원 사용량을 확인하고, 프로젝트와 애플리케이션 필터로 조회 대상을 좁힐 수 있습니다.애플리케이션: 애플리케이션별 파드 및 자원 사용량을 확인하고, 선택한 애플리케이션의 아키텍처, 버전, 스테이지 정보를 함께 확인할 수 있습니다.
차트로 표현할 데이터가 없는 경우에는 데이터 없음 안내가 표시됩니다.
WEB IDE 현황과 워크스페이스 이력
WEB IDE 현황 영역에서는 사용자별 WEB IDE 리소스와 상태를 확인할 수 있습니다.
워크스페이스 이력 영역에서는 파이프라인 생성/삭제, 스테이지 생성/삭제, 아키텍처 생성/수정/삭제, 애플리케이션 생성, 클러스터 생성 요청 등 워크스페이스에서 발생한 최근 작업 이력을 시간순으로 확인할 수 있습니다.

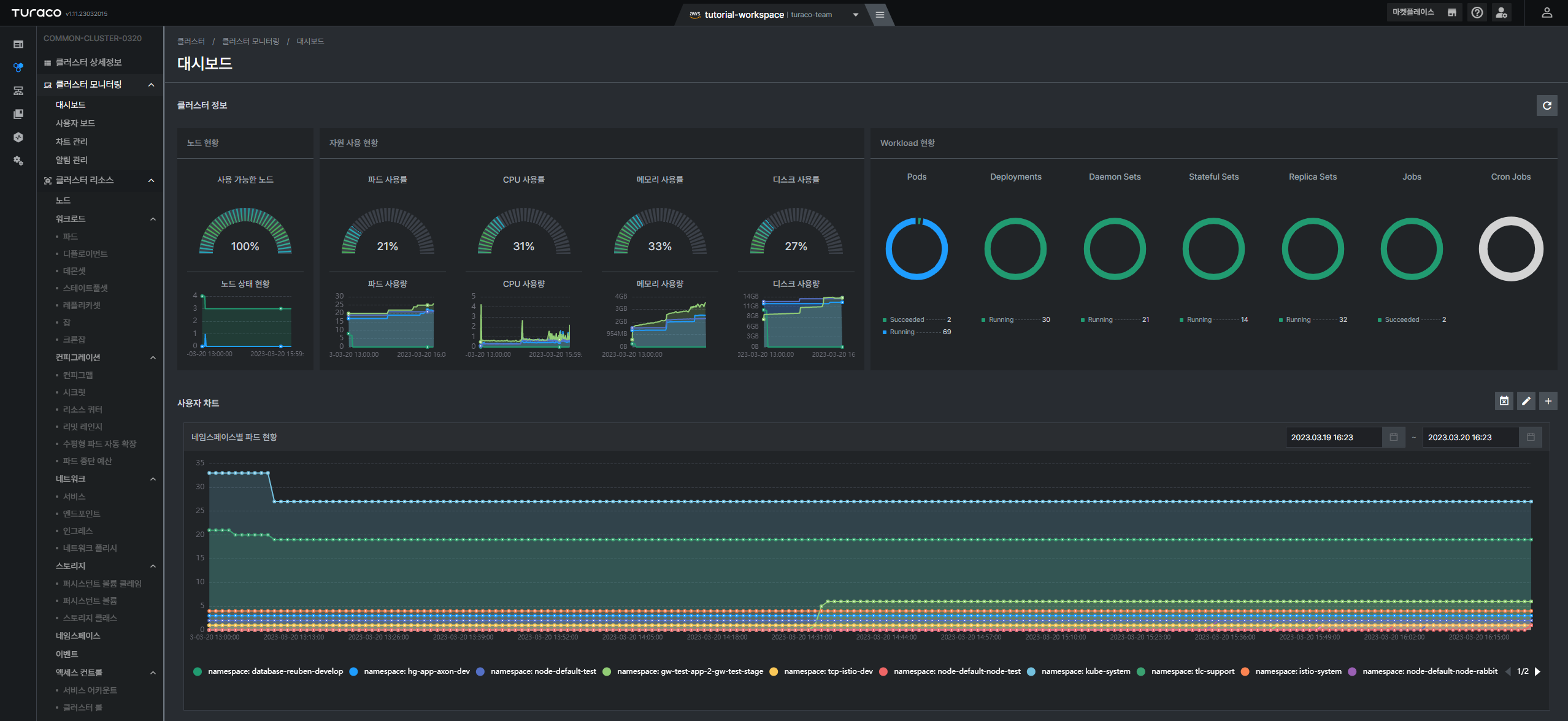

클러스터 대시보드
워크스페이스 ➔ 클러스터 ➔ 클러스터 모니터링 ➔ 대시보드 메뉴에서 클러스터의 자원 사용 현황과 워크로드 현황을 제공하고 사용자가 추가한 차트를 함께 표시 합니다.
차트 관리에서 만든 차트를 클러스터 대시보드로 배포하여 사용자 차트 영역에서 확인할 수 있습니다.

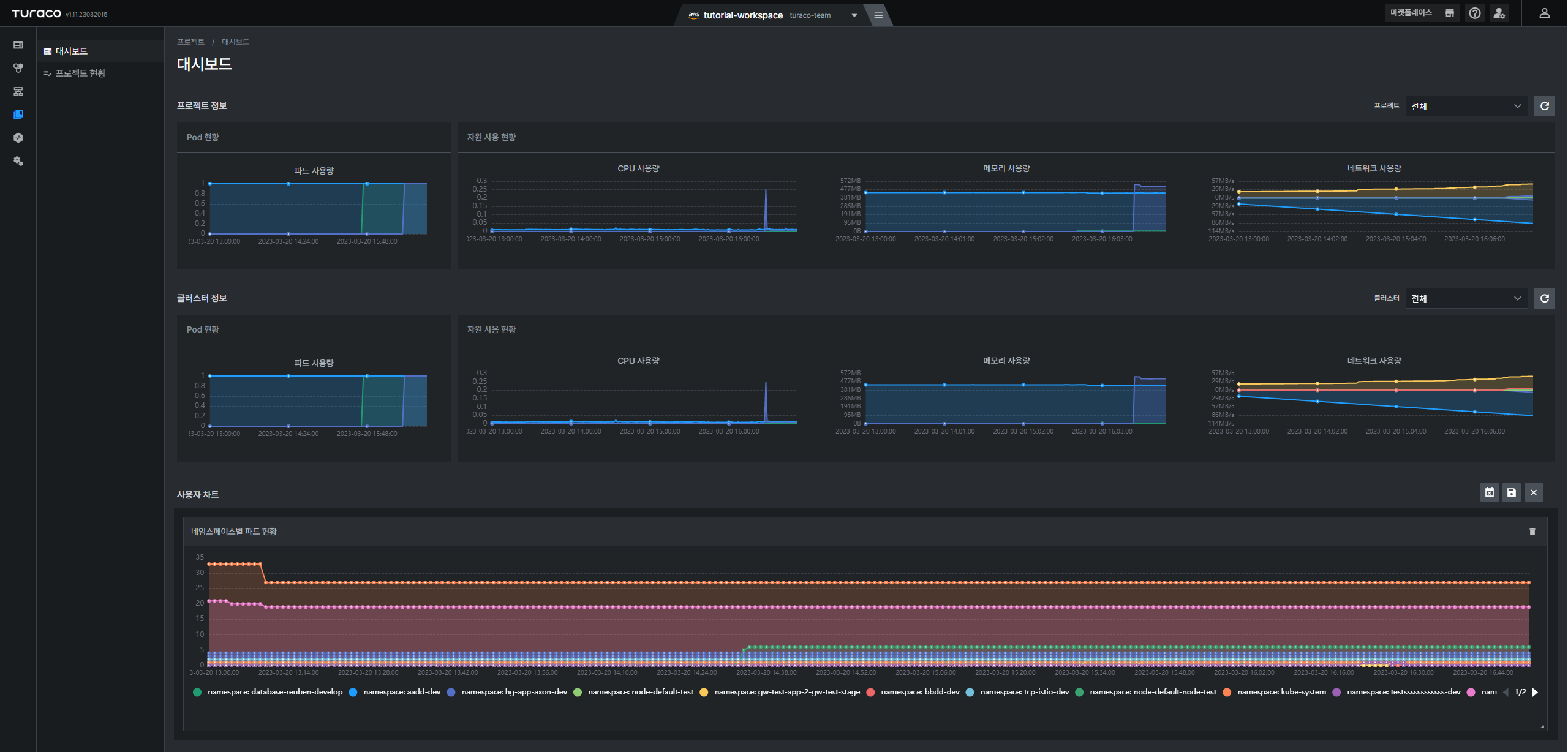

프로젝트 대시보드
워크스페이스 ➔ 프로젝트 ➔ 대시보드 메뉴에서 워크스페이스에 생성한 프로젝트가 사용하는 클러스터 자원 사용 현황을 모두 모아서 제공 하며 사용자가 추가한 차트를 함께 표시하고, 프로젝트/클러스터 필터를 통해서 프로젝트의 애플리케이션을 네임스페이스 단위로 필터링하여 확인할 수 있습니다.
차트 관리에서 만든 차트를 프로젝트 대시보드로 배포하여 사용자 차트 영역에서 확인할 수 있습니다.

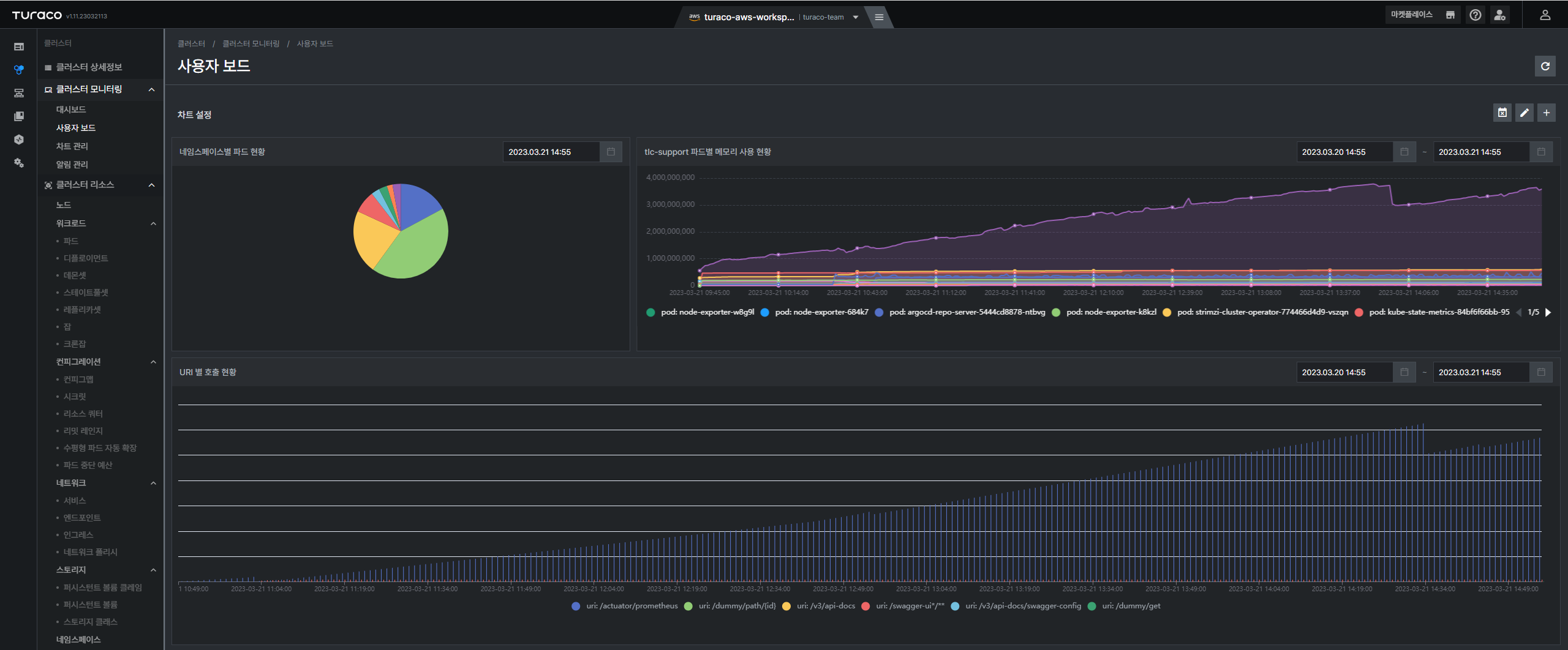

사용자 보드
워크스페이스 ➔ 클러스터 ➔ 클러스터 모니터링 ➔ 사용자 보드 메 뉴에서 차트 관리에서 만든 차트를 사용자 보드로 배포하여 사용자 보드 페이지에서 확인할 수 있습니다.
대시보드/프로젝트는 모든 사용자에게 표시가 되나, 사용자 보드에 배포된 차트는 로그인 사용자 기준으로 표시가 됩니다.
설정을 메뉴들을 통해서 차트 위치/크기를 조정하거나 차트를 추가할 수 있습니다. (사용자 차트 영역도 동일하게 동작 합니다.)
시간 초기화
- 사용자가 개별 그래프에 설정한 시간 값을 초기화 합니다.
수정
- 사용자 보드를 수정 모드로 동작합니다. 수정모드로 동작을 하면 차트 위치/크기를 조정 할 수 있습니다.
수정 모드가 되면 해당 메뉴가 저장 메뉴로 변경되며 저장을 하지 않을 경우 수정 내용이 유지되지 않습니다.

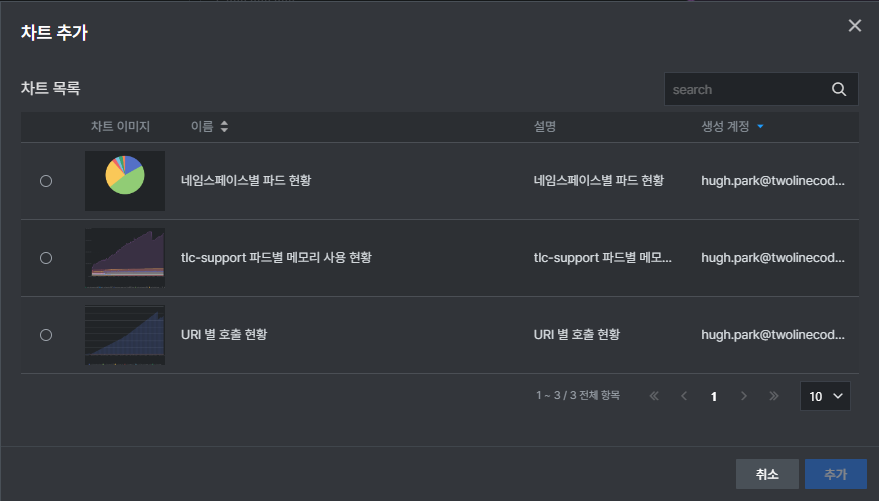

추가
- 차트 관리에서 만든 차트를 사용자 보드에 추가할 수 있도록 차트 선택 팝업이 표시 됩니다.
수정 모드일 경우 메뉴의 기능이 변경되며 차트 추가/저장/취소 동작을 할 수 있습니다. (사용자 차트 영역도 동일하게 동작 합니다.)
차트 추가
- 차트 관리에서 만든 차트를 사용자 보드에 추가할 수 있도록 차트 선택 팝업이 표시 됩니다.
저장
- 현재 수정 사항을 저장 합니다.
취소
- 현재 수정 사항을 취소 합니다.
