차트 관리

사용자가 메트릭 정보를 직접 조회해서 차트를 생성할 수 있습니다. 이렇게 생성한 차트는 대시보드 배포를 수행해서 해당 대시보드에서 제공하는 모니터링 차드들과 함께 관리할 수 있습니다.

워크스페이스 ➔ 클러스터 ➔ 클러스터 모니터링 ➔ 차트 관리 메뉴를 통해서 차트 관리를 진행할 수 있습니다.

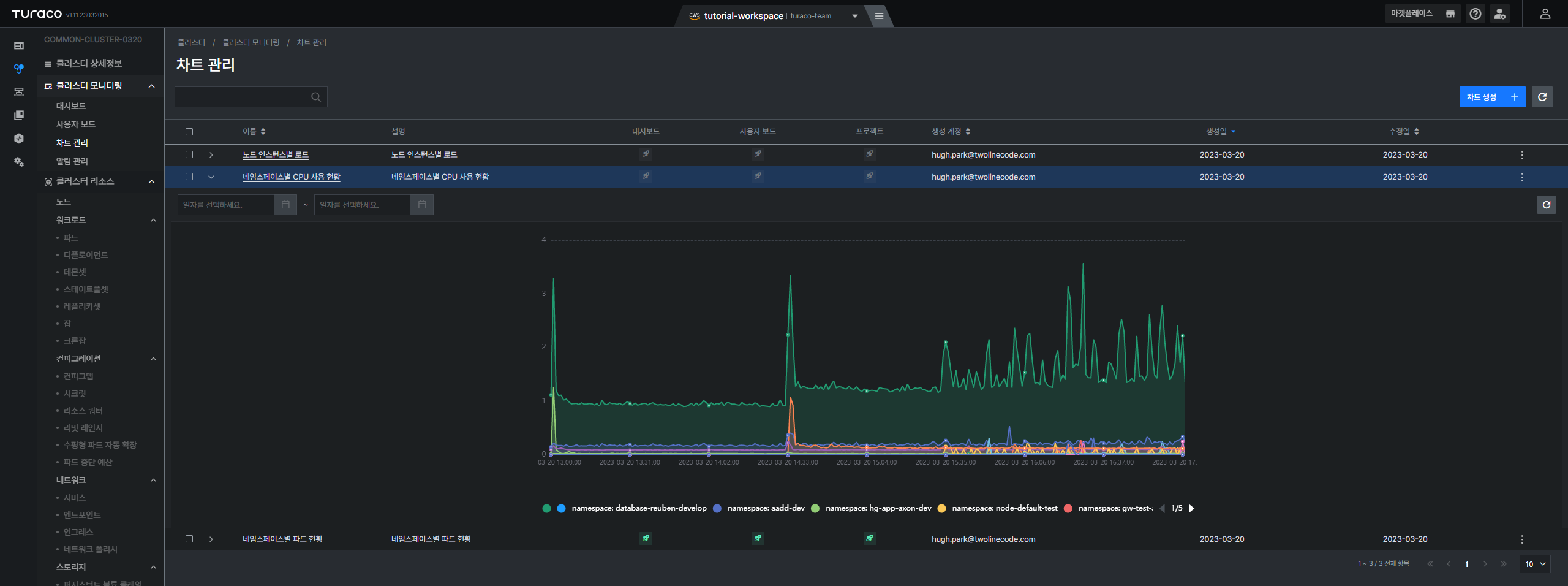

차트 관리

차트 생성

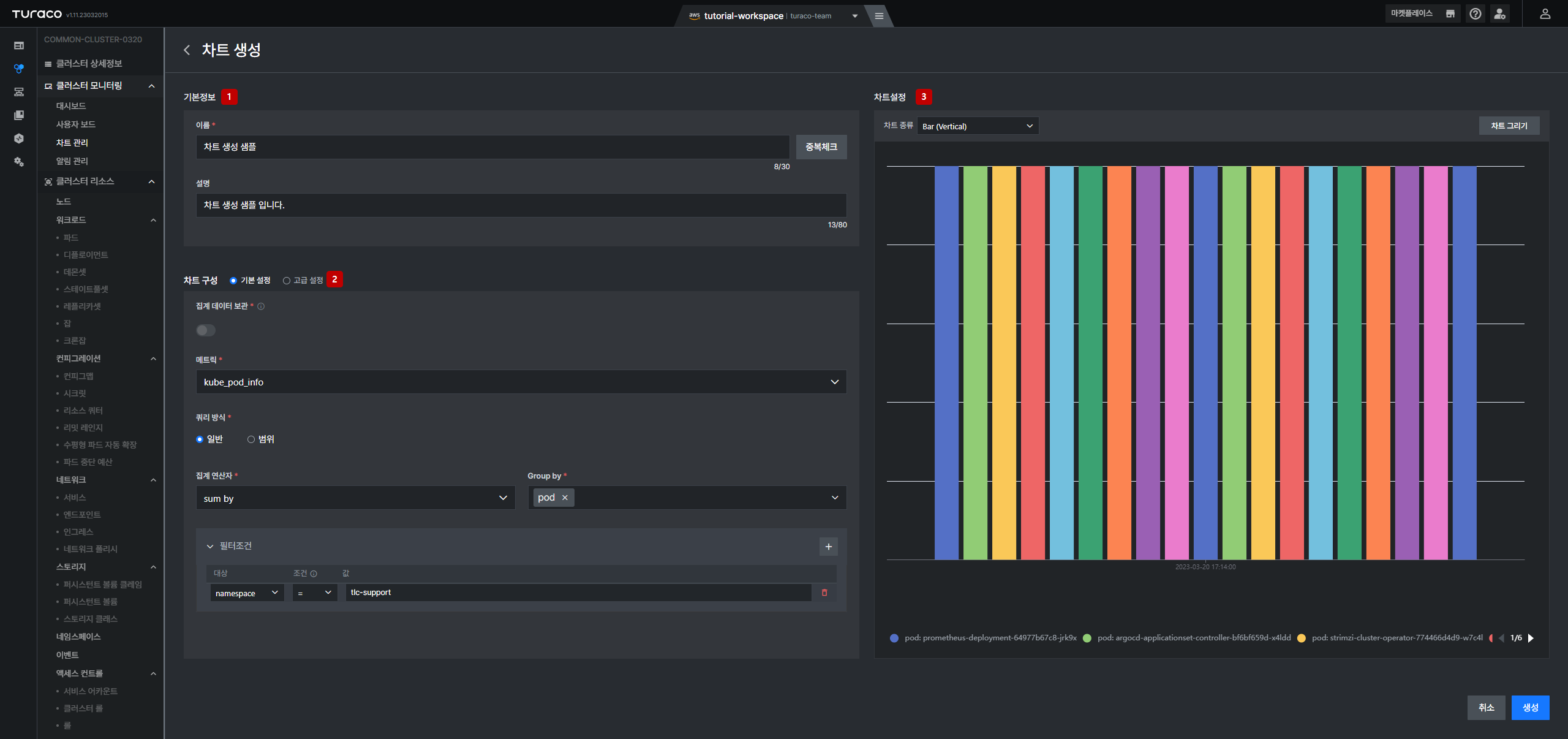

차트 생성 + 버튼을 눌러 차트 생성 화면으로 이동 합니다. 차트 관리

기본 설정 메트릭, 집계 연산자 및 필터 등을 선택하여 차트 설정 정보 설정합니다, 기본 설정으로는 간단한 차트 정보만 구성을 할 수 있습니다.
- 집계 데이터 보관 집계 데이터 보관 여부를 설정 합니다.
- 메트릭 메트릭 항목을 선택 합니다. 선택 가능한 메트릭 정보는 자동완성으로 표시가 됩니다.
- 쿼리 방식 현재 값을 기준으로 차트를 그릴 경우 일반을 선택하고 시간 범위 데이터를 그릴 경우 범위를 선택 합니다.
- 집계 연산자 집계 방식을 입력합니다.
- Group by 집계 방식이 그룹 형식일 경우 활성화 되며 그룹을 진행할 라벨을 선택 합니다.
- 필터 조건 라벨을 필터링할 조건을 입력 합니다. (예: 네임스페이스 값이 tlc-support 만 필요한 경우 대상에서 namespace를 선택, 조건에서 =를 선택, 값에 tlc-support를 입력)
  - 조건 : = 문자열과 일치, != 문자열과 일치하지 않음, =~ 정규식으로 일치, !~ 정규식으로 일치하지 않음

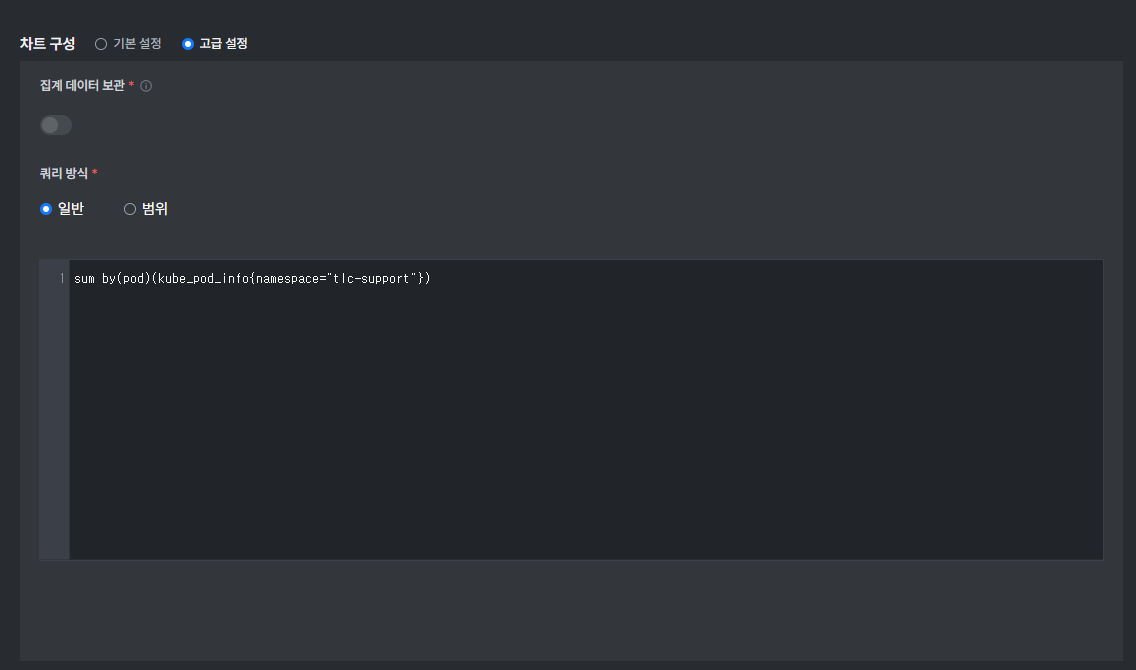

고급 설정 Prometheus 쿼리를 직접 입력하여 다양한 정보를 조합한 차트를 구성할 수 있습니다.
- Prometheus 쿼리에 대한 자세한 내용은 여기서 확인 하실 수 있습니다.

차트 종류 차트 종류를 선택하고 차트 그리기 버튼을 통해 차트를 그려 봅니다. 차트 그리기를 수행하지 않으면 차트를 생성할 수 없습니다.
- 차트 종류는 쿼리 방식에 따라서 그릴 수 있는 종류가 다르게 제공 됩니다.
- 일반 방식에서는 파이, 도넛, 링 게이지, 바, 스택 바 차트를 그릴 수 있습니다.
- 범위 방식에서는 라인, 스택 라인, 바, 스택 바 차트를 그릴 수 있습니다.

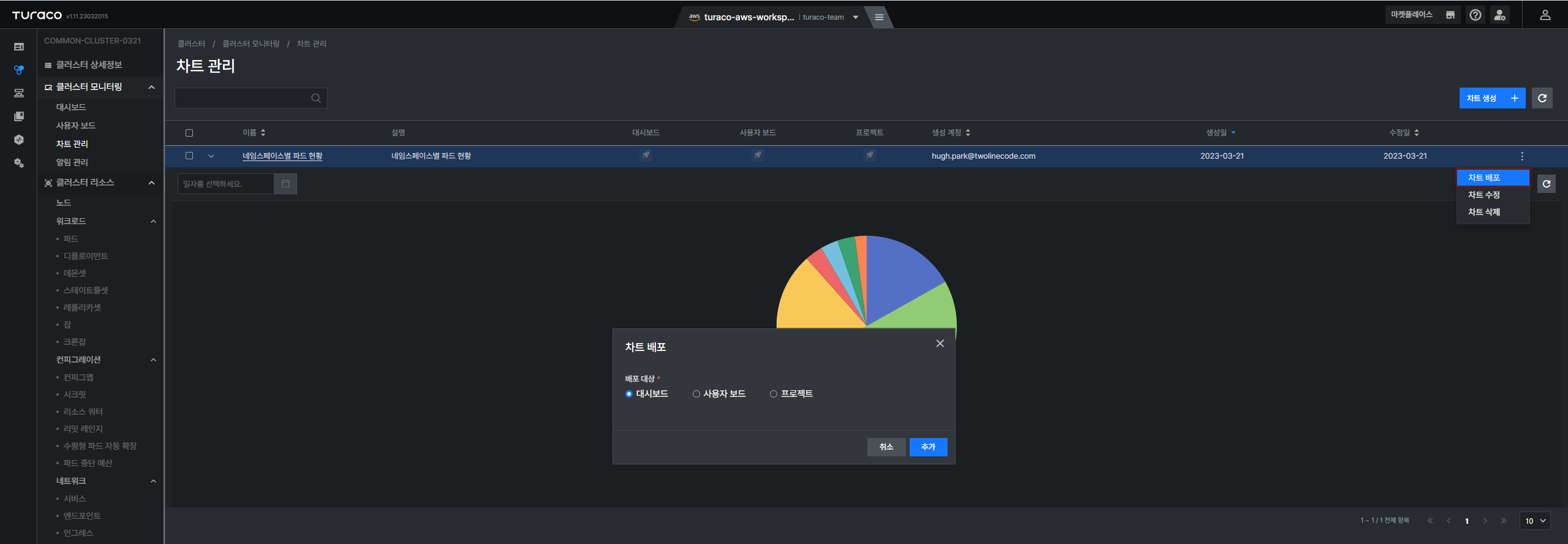

차트 배포 메뉴를 통해서 차트를 대시보드로 배포하여 대시보드에서 사용자가 추가한 차트를 같이 확인할 수 있습니다. 사용자 보드

info

대시보드/프로젝트는 모든 사용자에게 표시가 되나, 사용자 보드에 배포된 차트는 로그인 사용자 기준으로 표시가 됩니다.
