Redis

오픈소스 메모리 기반의 key-value 저장용 데이터베이스 컴포넌트

Key-Value 구조의 비정형 데이터를 저장하고 관리하기 위한 오픈 소스 기반의 비관계형 데이터 베이스 관리 시스템 (DBMS)입니다.

  • 데이터베이스, 캐시 , 메시지 브로커 및 스트리밍 엔진으로 사용되는 오픈 소스(BSD 라이선스), 인메모리 데이터 구조 저장소.
  • 문자열 , 해시 , 목록 , 집합 , 범위 쿼리가 있는 정렬된 집합 , 비트맵 , 하이퍼로그 로그 , 지리 공간 인덱스 및 스트림 과 같은 컬렉션을 제공
  • 복제 , Lua 스크립팅 , LRU 축출 , 트랜잭션 및 다양한 수준의 디스크 지속성 이 내장되어 있으며 다음을 통해 고가용성을 제공

이외에도 Cache 및 Session 저장소 및 간단한 Pub-Sub 구조의 메시지 브로커가 필요한 경우 등, 애플리케이션에서 성능 향상을 위해 다양하게 사용되고 있는 메모리 기반의 DBMS 입니다.

Turaco에서는 드래그 & 드롭을 통해 몇가지 설정만으로 쿠버네티스 클러스터내에 Redis 시스템을 구성할 수 있습니다. (Turaco에서 제공하는 Redis 시스템은 Master - Replica 구조만 지원하며 Sentinel 클러스터는 추후 지원 예정입니다.)

본 챕터에서는 Redis 컴포넌트에 대해 설명합니다.

컴포넌트 배치​

Redis 컴포넌트는 아키텍처 설계 화면 (이하 디자이너 화면)에서 좌측에 위치한 컴포넌트 목록에서 데이터베이스 카테고리에 있습니다.​

  1. 설계화면 왼쪽 컴포넌트 리스트 화면에서 Redis 컴포넌트를 선택 후 디자이너 화면으로 드래그 & 드롭합니다.

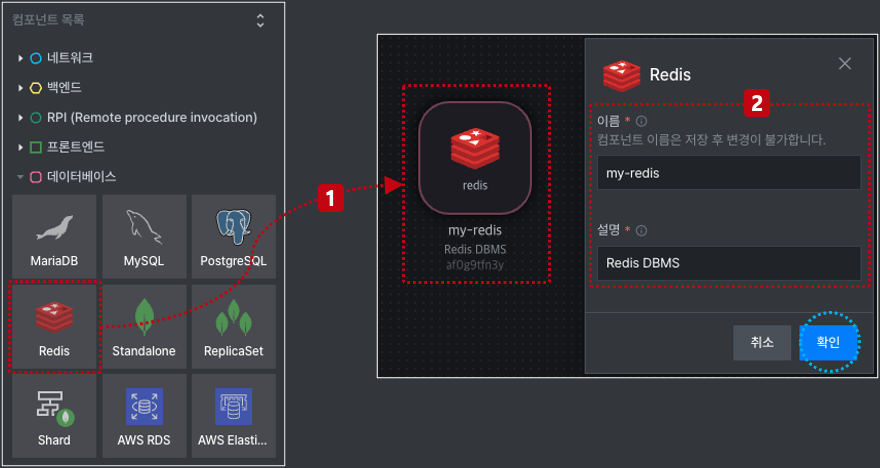

컴포넌트배치

  1. 배치된 Redis 컴포넌트에 대한 이름과 설명을 입력 후 확인 버튼을 클릭합니다. 이름과 설명은 필수 입력값이며 입력하지 않으면 확인 버튼이 활성화되지 않습니다.

환경 설정​

Turaco에서는 데이터베이스 등과 같은 인스턴스를 생성할때 초기 환경값을 사용자가 수정해서 커스터마이징 할수 있게 지원하고 있습니다. 이러한 설정값을 지정하면, 애플리케이션 생성시 쿠버네티스의 ConfigMap 또는 Secret와 같은 리소스로 생성됩니다. 또한, 각 구성에 대한 기본값을 적용 후 사용자의 의도에 맞게 구성값을 변경할 수 있습니다.

환경 설정은 필수로 입력해야하며 아래와 같은 순서로 속성값을 지정합니다.

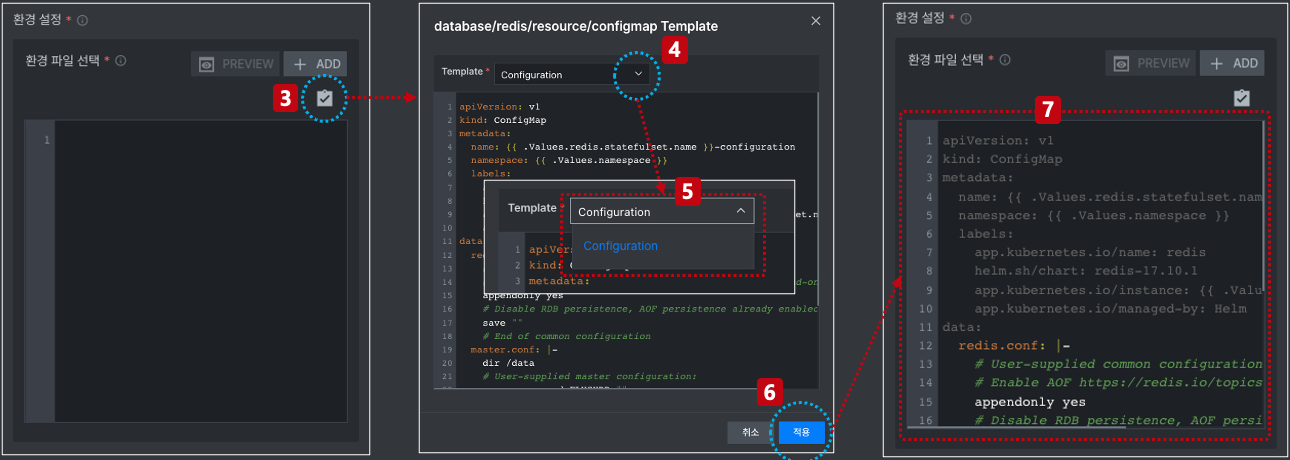

실행환경설정

  1. 환경 설정 속성창에서 환경 설정 추가를 위한 버튼을 클릭합니다.클릭하게 되면 환경 설정을 위한 팝업창이 나타납니다.
  2. 환경 설정을 선택하기 위한 드롭다운 버튼을 클릭합니다.
  3. 드롭다운 메뉴에서 'Configuration' 항목을 선택합니다.
  4. 선택된 설정값을 가져오기 위해 '적용' 버튼을 클릭합니다.
  5. 선택된 값이 속성 창에 주입됩니다.

실행 환경 설정값은 애플리케이션 생성시 ConfigMap으로 생성되어 사용자에게 제공됩니다. 환경 설정 내용의 전체 내용은 아래를 참고하세요.

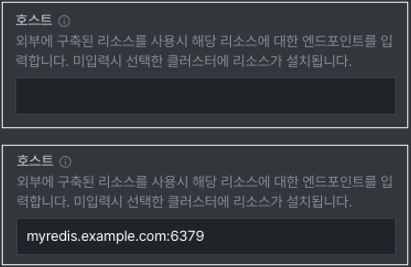

호스트​

호스트 설정은 외부에 별도로 운영중인 Redis 데이터베이스가 이미 있는 경우, 해당 시스템을 사용하기 위한 옵션입니다. 외부에 이미 운영중인 시스템을 사용하기를 원할 경우, 해당 시스템에 대한 엔드포인트를 입력합니다.

info

호스트 항목에 엔드포인트를 입력하면 설계 후 애플리케이션 생성시 Redis 생성을 위한 리소스가 생성되지 않습니다. 백엔드 코드에 호스트에 입력한 엔드포인트가 주입되어 생성됩니다.

포트 설정​

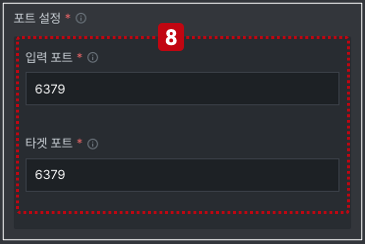

8. 포트 정보는 3가지 정보를 반드시 입력해야 합니다.
     미 입력시 컨테이너 실행 후 정상적으로 접속이 되지 않을 수 있습니다.

  • 프로토콜 -> 통신시 사용할 프로토콜 설정(현재는 http만 지원)
  • 입력포트 -> 서비스 입력 포트로 사용
  • 타겟포트 -> 서비스 출력 포트이며 컨테이너의 입력 포트로 주입

스토리지​

컨테이너는 로컬 스토리지를 사용할 수 있으나 컨테이너의 특성상 재시작되거나 삭제되는 경우 저장된 데이터가 같이 삭제됩니다. 이러한 특성 때문에 외부에 영구 볼륨을 설정하고 저장을 해야 데이터가 유실되지 않고 보관이 됩니다.

Turaco에서는 운영 환경에서 많이 사용하는 2가지 스토리지 클래스를 지원합니다.

  • NFS 기반의 스토리지 클래스 (tlc-nfs-sc)
  • Disk 기반의 스토리지 클래스 (tlc-block-sc)
info

Turaco Redis 컴포넌트에서 스토리지 클래스 및 접근모드는 아래와 같이 고정값으로 지정되어 있으며 수정할 수 없습니다.

  • 접근모드 -> ReadWriteOnce
  • 스토리지 클래스 -> tlc-block-sc

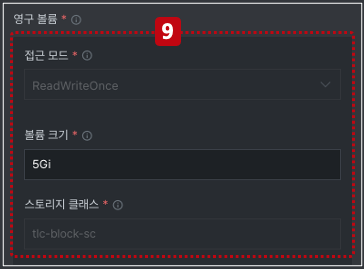

9. 스토리지 설정에는 아래와 같이 3개의 속성이 있습니다.

  • 접근 모드 -> 스토리지 접근 모드 선택
  • 볼륨 크기 -> 볼륨 크기 입력(ex. 5Gi)
  • 스토리지 클래스 -> 스토리지 클래스 이름 입력(기본값 유지 추천)

접근 모드는 아래와 같이 3가지 속성이 있는데, Redis 컴포넌트에서는 고정(ReadWriteOnce)되어 있습니다.

  • ReadWriteMany -> 여러개의 컨테이너에서 읽고 쓸수 있음
  • ReadWriteOnce -> 하나의 컨테이너에서만 읽고 쓸수 있음
  • ReadOnlyMany -> 여러개의 컨테이너에서 읽을 수 있음

Cache & Session 저장소 설정​

Redis 시스템은 백엔드 시스템의 캐시 및 세션 저장소로 사용할 수 있습니다. 마이크로서비스에서 필수적으로 사용되는 패턴중의 하나인 "캐시 & 세션" 기능을 백엔드 서비스에 주입할 수 있습니다.

속성창에서 해당 패턴에 대한 사용 여부만 설정하면 됩니다.

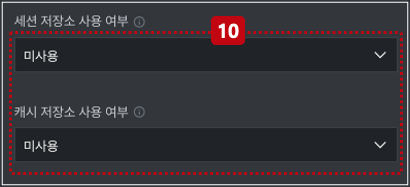

10. 캐시 및 세션 저장소 기본값은 "미사용" 입니다.

패턴 사용을 원하는 경우 "사용"으로 변경합니다

  • 사용 -> 전체 백엔드 서비스에 캐시 및 세션 저장소 사용함
  • 미사용 -> 전체 백엔드 서비스에 캐시 및 세션 저장소 사용 안함
