Axon을 활용한 SAGA 패턴 설계

Architecture 메뉴에서 SAGA 패턴중 하나인 Axon Framework를 활용하여 분산 트랜잭션을 구현 할 수 있습니다.

SAGA 패턴

SAGA 패턴이란 마이크로서비스들끼리 이벤트를 주고 받다가 마이크로서비스에서의 작업이 실패하면 이전까지의 작업이 완료된 마이크서비스들에게 보상 트랜잭션을 실행함으로써 분산 환경에서 원자성을 보장하는 패턴입니다.

Axon Framework 아키텍처 생성​

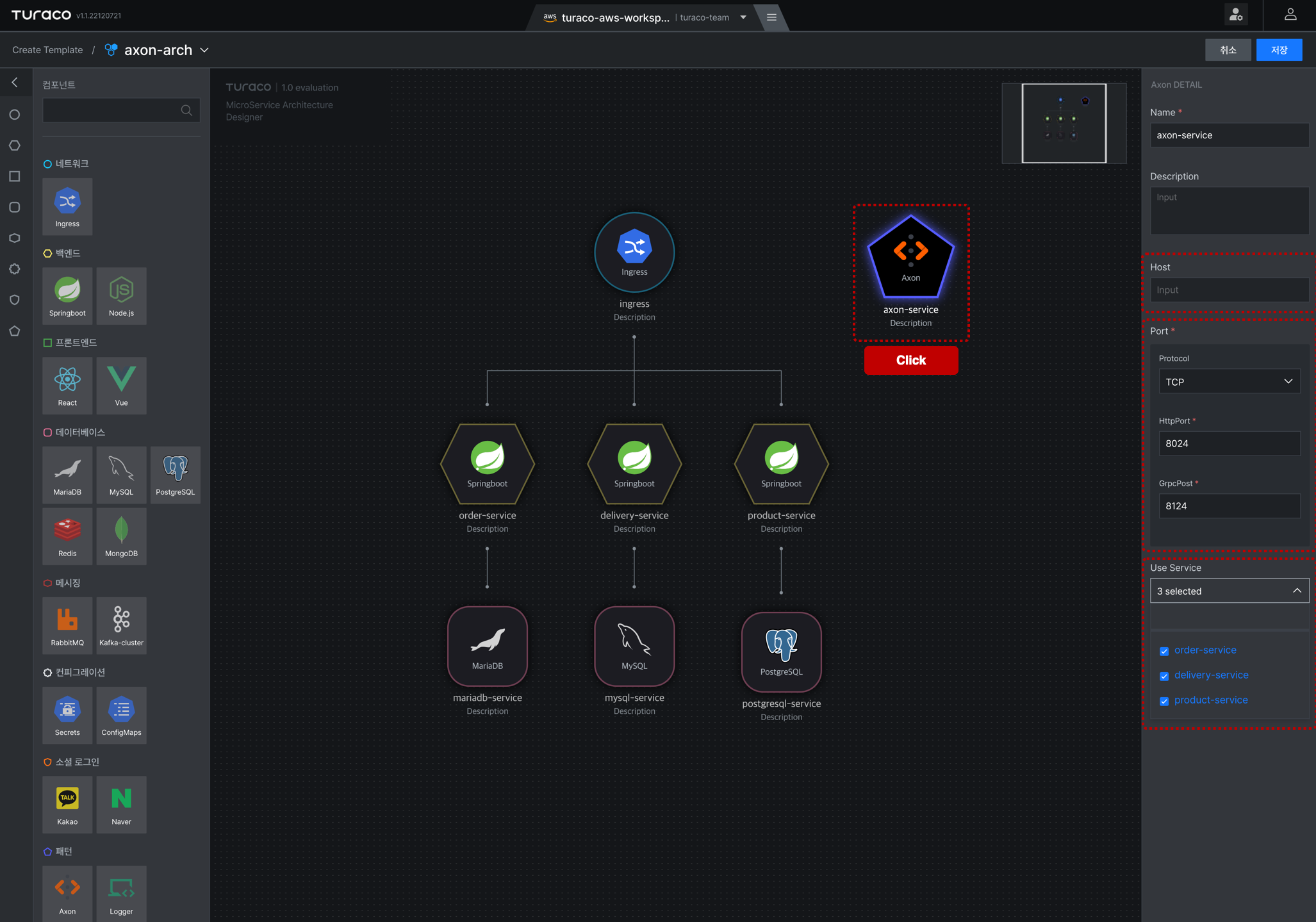

  1. 원하는 아키텍처와 Axon 컴포넌트를 드래그 앤 드롭으로 디자인 화면에 설계합니다.
  2. 패턴 그룹에 있는 Axon을 선택합니다.
  3. Axon에 대한 구성 정보 Host, Post를 입력합니다.
    • Host 정보는 공백으로 저장할 경우 배포되는 클러스터의 Host 정보로 입력됩니다.
  4. Axon Detail 에 Use Service 항목에서 Axon을 적용할 서비스를 선택합니다.

Axon 세팅

Axon Framework 배포​

애플리케이션을 생성한 후 각 컴포넌트를 배포합니다.

아키텍처 배포

아키텍처 배포에 필요한 설정 가이드는 각 페이지를 참고해주세요.

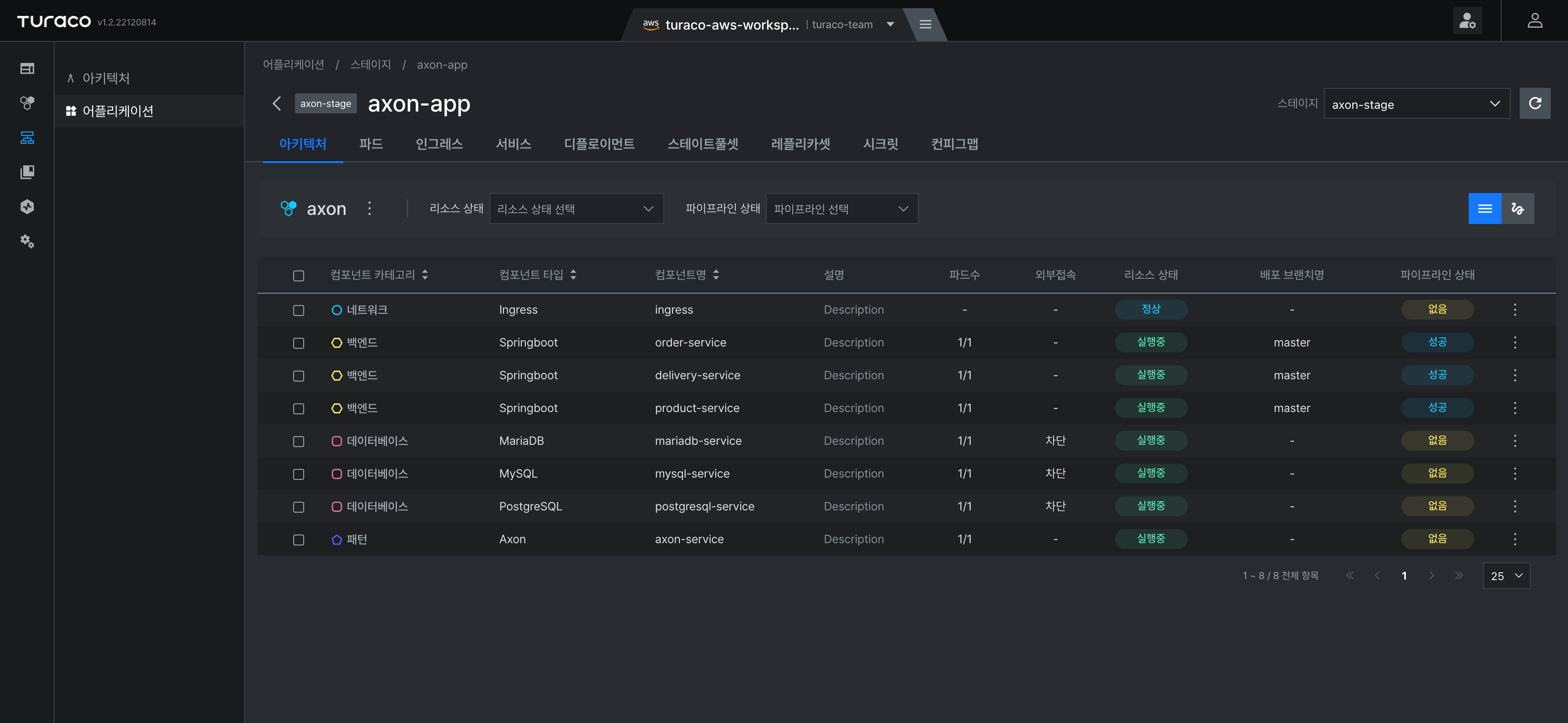

Axon 애플리케이션 배포 화면

배포 순서

백엔드 서비스에서 AxonServer를 사용하기 때문에 우선 Axon 컴포넌트를 배포 완료한 후 백엔드 서비스를 배포해야합니다.

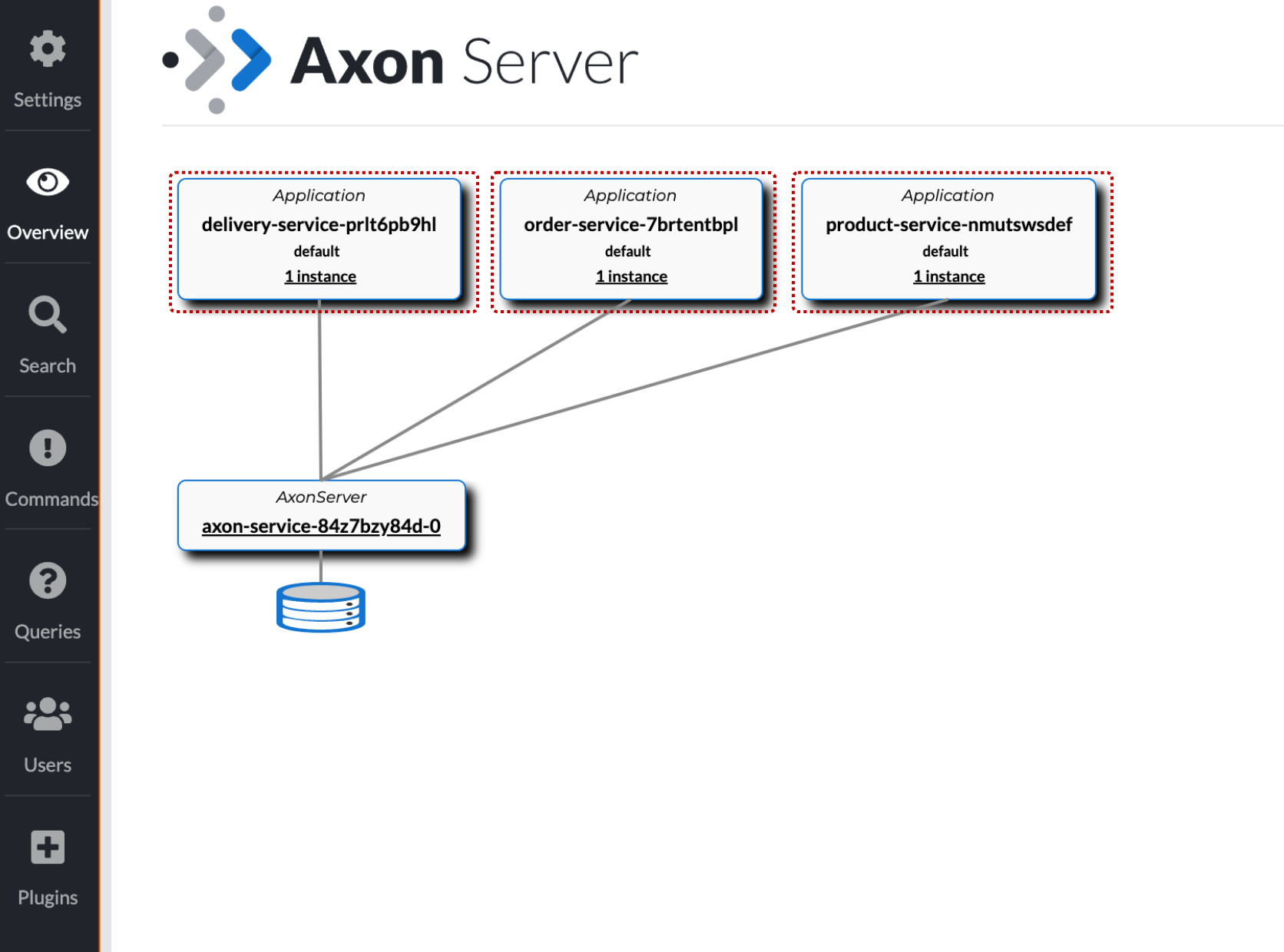

Axon Server DashBoard​

배포가 완료된 후 Axon Server DashBoard 화면에서 Axon Server에 연결된 마이크로 서비스가 나타나고 설계된 마이크로 서비스 끼리 발생하는 이벤트를 확인할 수 있습니다.

AxonServer
